SKEMA
LAYOUT
Jika Ingin Memperlambat Ganti Kapasitor dengan Faradnya yang lebih besar
Gunakan Trimpot 100K Pada Rangkaian ini untuk Mengatur blitz Lampu nya
Gunakan diode 1n4002 Untuk Menjaga polarity
04/04/11
Lampu Blitz Adjustable
Rangkaian Lampu Blitz yang dapat di atur kecepatannya di trimpot
Jika Ingin Mempercepat kedip maka ganti kapasitor yang Faradnya lebih kecil
Jika Ingin Memperlambat Ganti Kapasitor dengan Faradnya yang lebih besar
Gunakan Trimpot 100K Pada Rangkaian ini untuk Mengatur blitz Lampu nya
Gunakan diode 1n4002 Untuk Menjaga polarity
Jika Ingin Memperlambat Ganti Kapasitor dengan Faradnya yang lebih besar
Gunakan Trimpot 100K Pada Rangkaian ini untuk Mengatur blitz Lampu nya
Gunakan diode 1n4002 Untuk Menjaga polarity
Alarm 3V Mudah
SKEMA
LAYOUT
CIRCUIT
Peralatan
Resistor
R1 33kR2 330Ohms
R3 330Ohms
VR 3V
Capacitor
C1 47pF
C2 100uF
Diodes
D IN4002
Transistor
TR 1 C9014
TR 2 C9012
Speaker
8 Ohms Speaker
Silahkan di coba
Semoga Bermanfaat
PERSAMAAN IC,TRANSISTOR,MOSFET
NO | Tipe Transistor | Persamaanya |
| 1 | 2N 929 | 2SC1000G,2SG899,2SC1345 |
| 2 | 2N930 | 2SC1000G,2SG899,2SC1345 |
| 3 | 2N1150 | 2SC372, 2SC632 |
| 4 | 2N1973 | 2SC497, 2SC959, 2SC696 |
| 5 | 2N1974 | 2SC497, 2SC959, 2SC696 |
| 6 | 2N2303 | 2SCA498, 2SA606, 2SA580 |
| 7 | 2N2808 | 2SA502, 2SA578 |
| 8 | 2N2803 | 2SA502, 2SA578 |
| 9 | 2N944 | 2SA643, 2SA741 |
| 10 | 2N2946 | 2SA643, 2SA741 |
| 11 | 2N2808 | 2SA139 |
| 12 | 2N791 | 2SA211 |
| 13 | 2N916 | 2SC495, 2SC881, 2SC1210, 2SC696 |
| 14 | 2N918 | 2SC372, 2SC900, 2SC458, 2SC1312, 2SC644 |
| 15 | 2N141 | 2SA509, 2SA707, 2SA696 |
| 16 | 2N2708 | 2SC378, 2SC402, 2SC1128 |
| 17 | 2N3019 | 2SC1381, 2SC960 |
| 18 | 2N3114 | 2SC484, 2SC310 |
| 19 | 2N3742 | 2SC996, 2SC1056 |
| 20 | 2N5031 | 2SC1193, 2SC1270, 2SC1460 |
| 21 | 2N3583 | 2SD198, 2SD159, 2SC867 |
| 22 | 2N3878 | 2SD323 |
| 23 | 2N3375 | 2SC1196 |
| 24 | 2N4072 | 2SC821, 2SC854 |
| 25 | 2N1335 | 2SC510, 2SC49, 2SC153, 2SC309, 2SC696A |
| 26 | 2N1337 | 2SC510, 2SC49, 2SC1124, 2SC708A, 2SC307, 2SC1069 |
| 27 | 2N1338 | 2SC503, 2SC97A, 2SC708A, 2SC307, 2SC1069 |
| 28 | 2N1339 | 2SC510, 2SC49, 2SC153, 2SC309 |
| 29 | 2N1324 | 2SC952, 2SC153, 2SC310, 2SC1124 |
| 30 | 2N1529 | 2SA680, 2SB519 |
| 31 | 2N1714 | 2SC512, 2SC959, 2SC696 |
| 32 | 2N1715 | 2SC510, 2SC959, 2SC696 |
| 33 | 2N1716 | 2SC112, 2SC959, 2SC969 |
| 34 | 2N1718 | 2SC552, 2SC697A, 2SC756 |
| 35 | 2N1907 | 2SB480, 2SB354 |
| 36 | BF115 | 2SC372, 2SC1428, 2SC461 |
| 37 | BF167 | 2SC372, 2SC1428, 2SC461 |
| 38 | BF173 | 2SC1319, 2SC722 |
| 39 | BF177-BF178 | 2SC955, 2SC154, 2SC1067 |
| 40 | BF184-BF185 | 2SC253, 2SC392, 2SC717, 2SC1067 |
| 41 | BC337-BC338 | 2SC495, 2SC1407 |
| 42 | BC547-BC548 | 2SC734, 2SC60 |
| 43 | BC557-BC558 | 2SA561, 2SA718, 2SA553 |
| 44 | BC559 | 2SA561, 2SA718, 2SA553 |
| 45 | BC247 | 2SC495, 2SC815, 2SC773, 2SC456 |
| 46 | BD131 | 2SC1237, 2SC1306, 2SC799 |
| 47 | BD136 | 2SB243, 2SB493, 2SB474 |
| 48 | BD138 | 2SB245, 2SB456 |
| 49 | BD182-183 | 2SD111, 2SD151, 2SD250 |
| 50 | BD434 | 2SB428, 2SB128A, 2SB151, 2SB518 |
| 51 | BF167 | 2SC383, 2SC1009, 2SC907A |
| 52 | BF184 | 2SC1044, 2SC811 |
| 53 | BF195 | 2SC899, 2SC710 |
| 54 | BC108A | 2SC733, 2SC301, 2SC565, 2SC427 |
| 55 | BC108B | 2SC427, 2SC565, 2SC301, 2SC733 |
| 56 | BC108C | 2SC565, 2SC733, 2SC427, 2SC301 |
| 57 | BC109B | 2SC773, 2SC301, 2SC565, 2SC427 |
| 58 | BC109C | 2SC773, 2SC301, 2SC565, 2SC427 |
| 59 | BC129A | 2SC734, 2SC714 |
| 60 | BC129B | 2SC734, 2SC714 |
| 61 | BC178VI | 2SA402, 2SA710, 2S695 |
| 62 | BC178A | 2SA402, 2SA710, 2S695 |
| 63 | BC178B | 2SA402, 2SA710, 2S695 |
| 64 | BC178C | 2SA402, 2SA710, 2S695 |
| 65 | BC179A | 2SA402, 2SA710, 2S695 |
| 66 | BC179B | 2SA402, 2SA710, 2S695 |
| 67 | BC179C | 2SA402, 2SA710, 2S695 |
| 68 | BC176VI | 2SA375,2SA546,2SA608 |
| 69 | BC196A | 2SA375,2SA546,2SA608 |
| 70 | BC196B | 2SA375,2SA546,2SA608 |
| 71 | BD137 | 2SC513, 2SC708, 2SC816, 2SC1052 |
| 72 | BD139 | 2SC512, 2SC708A, 2SC776, 2SC1069, 2SC1124 |
| 73 | BD213 | 2SD114, 2SD341, 2SD232, 2SD339 |
| 74 | BD680 | 2SB358, 2SA626, 2SB361, 2SB531 |
| 75 | BD699 | 2SD111, 2SD322, 2SD334, 2SD88 |
| 76 | AC108 | AC122R, AC125, AC163, AC151IV |
| 77 | AC123 | AC126, AC152, 2N613, 2N2429 |
| 78 | AC127 | AC176, AC179, 2N2430,2SD96,2SD105 |
| 79 | AC128 | AC117,2N467,2N1373,2SB370, AC124, AC153 |
| 80 | BC141 | BFY50,2N3020,2N530 |
| 81 | BC142 | BC286, BFY50, BC287,MM3726,2N1132,2N4037 |
| 82 | BC143 | BC160, BC161-6, BC287,MM3728, 2N1132,2N4037 |
| 83 | BC144 | BC286, BFY50, BSY44 |
| 84 | BC145 | BC117, BC141, 2N1990,BF117,BF178,BF297 |
| 85 | BC146 | BCW83 |
| 86 | BC147 | BC171, BC182,A747,MPS6566, BC107, BC207 |
| 87 | CV10413 | 2N2951 |
| 88 | CS9013 | BC547 B |
| 89 | SC9014 | BC548 |
| 90 | D45C1 | BD224,BD240,2N6111,2N6124,TIP132 |
| 91 | EN1132 | 2N1132 |
| 92 | FI0049 | MFE3020,MFE3021 |
| 93 | HJ22 | AF185 |
| 94 | IT1702 | MFE3003,3N163 |
| 95 | K1001 | MFE3004 |
| 96 | 0C624 | OC58,OC60,OC66 |
| 97 | SK3003 | AC126,AC128,2N2429,2N2431 |
| 98 | V208 | AD149,OC26,2N2836 |
| 99 | Y230A | XS101 |
| 100 | ZTX114 | BC413B |
| 101 | ZTX300 | BC338-16,BCW10 |
| PERSAMAAN TRANSISTOR | |||||||||||||||||||||||||||||||||||||||||||||||||
Nomor Transistor | EROPA | AMERIKA | |||||||||||||||||||||||||||||||||||||||||||||||
| BC107 BC108 BC109 BC147 BC148 BC149 BC171 BC172 BC173 BC182 BC183 BC184 BC207 BC208 BC209 BC237 BC238 BC239 BC317 BC318 BC319 | BC107 BC107 BC109 BC147 BC147 BC149 BC239 BC237 BC239 BC237 BC237 BC239 BC207 BC207 BC209 BC237 BC237 BC239 BC167 BC167 BC169 | 2N929 2N929 2N930 A747 A747 A749 2N5827 2N5825 2S5827 2N5825 2N5825 2N5827 2N4966 2N4966 2N4967 2N5825 2N5825 2N5827 2N5209 2N5209 2N5210 | |||||||||||||||||||||||||||||||||||||||||||||||
PERSAMAAN TRANSISTOR | |||||||||||||||||||||||||||||||||||||||||||||||||
Nomor Transistor | EROPA | AMERIKA | |||||||||||||||||||||||||||||||||||||||||||||||
| BC347 BC348 BC349 BC382 BC384 BC407 BC408 BC409 BC413 BC414 BC415 BC547 BC548 BC549 BC582 BC583 BC584 | BC167 BC167 BC169 BC237 BC239 BC207 BC207 BC209 BC239 BC239 BC307 BC338 BC547 BC548 BC237 BC239 BC239 | 2N5209 2N5209 2N5210 2N5825 2N5827 2N4966 2N4966 2N4967 2N5827 2N5827 2N6015 2N5818 2N5818 2N5818 2N5825 2N5827 2N5827 | |||||||||||||||||||||||||||||||||||||||||||||||
PERSAMAAN TRANSISTOR | |||||||||||||||||||||||||||||||||||||||||||||||||
Nomor Transistor | EROPA | AMERIKA | |||||||||||||||||||||||||||||||||||||||||||||||
| BC157 BC158 BC159 BC177 BC178 BC204 BC205 BC212 BC213 BC214 BC250 BC251 BC252 BC261 BC262 BC263 BC307 BC308 BC309 BC320 BC321 BC322 BC350 BC351 BC352 BC415 BC416 BC417 BC412 BC413 BC414 BC357 BC358 | BC157 BC157 BC159 BCY70 BCY70 BC204 BC204 BC307 BC309 BC309 BC307 BC566B BC307 BCY71 BCY71 BCY71 BC307 BC307 BC309 BC320 BC320 BC320 BC320 BC320 BC322 BC287 BC309 BC204 BCX95 BC239 BC239 BC320 BC238 | - - - - 2N3965 2N3965 2N4249 2N4248 2N6015 2N6003 2N6003 2N6015 2N6017 2N6015 2N3965 2N3965 2N6015 2N6015 2N6003 2N5086 2N5086 2N5087 2N5066 2N5066 2N5067 2N6015 2N6003 2N4249 2N2222A 2N5827 2N5827 2N5086 2N8025 | |||||||||||||||||||||||||||||||||||||||||||||||
Cara Hitung Nilai Resistor
Cara Hitung Resistor
atau yang biasa di sebut R / Restan / Westan / Resistant
Caranya gak terlalu rumit Cuma ngerti Perkalian MTK aja :P
Mudah Kok Belajarnya Liad aja di gambar
Multiplier itu perkaliannya
Contoh :
Resistor 4band Warna Coklat Hitam Coklat Emas = 1 0 x 10 = 100Ohms Toleransi 5%
Resistor 5band Warna Merah Kuning Hitam Hitam Coklat= 2 4 0 x 1 = 240ohms Toleransi 1%
Resistor 6band Warna Biru Abu Hitam Emas Hijau Merah = 6 8 0 x 1 =680homs Toleransi 0,5% 50PPM
Toleransi itu Ketepatan Nilai dalam Resistor
Jika 5% berarti nilai nya 95% tepat misalnya 680Ohms tapi ternyata cuma 650Ohms
Biasanya badan Resistor berwarna kuning toleransi nya 5%
Kalau badan Resistornya berwarna biru toleransi nya 1%
Lebih Bagus Pakai yang biru karena nilainya lebih tepat
Resistor Biasa yang 5% harganya sekitar 200~250Rupiah
Kalau Resistor yang 1% toleransi harganya sekitar 350~500 Rupiah
Jika ingin menurunkan voltase menggunakan resistor maka rumusnya begini
V Input - Voutput = n X 33,3 = Resistor
Contoh
12V - 3V = 9V X 33,3 = 299,7Ohms dan tinggal di bulatkan menjadi 300Ohms
1000ohms = 1Kilo Ohms
1000Kilo Ohms = 1Mega Ohms
Resistor terdiri dari 1/8w , 1/4w , 1/2w , 1w , 5w
Semakin kecil watt nya semakin kecil ukurannya
semakin besar wattnya semakin besar ukurannya

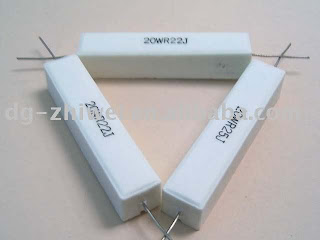

kalau 5w itu Cement Resistor ato yang biasa di sebut Resistor Keramik
Foto Resistor
mudah kan?
Silahkan di coba
Moga Bermanfaat
atau yang biasa di sebut R / Restan / Westan / Resistant
Caranya gak terlalu rumit Cuma ngerti Perkalian MTK aja :P
Multiplier itu perkaliannya
Contoh :
Resistor 4band Warna Coklat Hitam Coklat Emas = 1 0 x 10 = 100Ohms Toleransi 5%
Resistor 5band Warna Merah Kuning Hitam Hitam Coklat= 2 4 0 x 1 = 240ohms Toleransi 1%
Resistor 6band Warna Biru Abu Hitam Emas Hijau Merah = 6 8 0 x 1 =680homs Toleransi 0,5% 50PPM
Toleransi itu Ketepatan Nilai dalam Resistor
Jika 5% berarti nilai nya 95% tepat misalnya 680Ohms tapi ternyata cuma 650Ohms
Biasanya badan Resistor berwarna kuning toleransi nya 5%
Kalau badan Resistornya berwarna biru toleransi nya 1%
Lebih Bagus Pakai yang biru karena nilainya lebih tepat
Resistor Biasa yang 5% harganya sekitar 200~250Rupiah
Kalau Resistor yang 1% toleransi harganya sekitar 350~500 Rupiah
Jika ingin menurunkan voltase menggunakan resistor maka rumusnya begini
V Input - Voutput = n X 33,3 = Resistor
Contoh
12V - 3V = 9V X 33,3 = 299,7Ohms dan tinggal di bulatkan menjadi 300Ohms
1000ohms = 1Kilo Ohms
1000Kilo Ohms = 1Mega Ohms
Resistor terdiri dari 1/8w , 1/4w , 1/2w , 1w , 5w
Semakin kecil watt nya semakin kecil ukurannya
semakin besar wattnya semakin besar ukurannya
kalau 5w itu Cement Resistor ato yang biasa di sebut Resistor Keramik
Foto Resistor
mudah kan?
Silahkan di coba
Moga Bermanfaat
